سقف از جمله مهمترین اجزای هر سازهای محسوب میشود که نقش جداکننده طبقات و وظیفه تحمل بارهای زنده و مرده را بر عهده دارد. از بین روشهای گوناگون برای اجرای سقف، استفاده از سقفهای بتنی به علت مقاومت بالا و دوام طولانی، بسیار مورد استقبال قرار گرفته است؛ اما سقف دال بتن چیست و چگونه توانسته استانداردهای جدید ساختمانسازی را تعریف نماید؟ اگر علاقهمندید که پیرامون این موضوع اطلاعات بیشتری به دست آورید، از شما دعوت میکنیم در ادامه این مقاله با مجموعه تیران تونل بیستون همراه باشید.

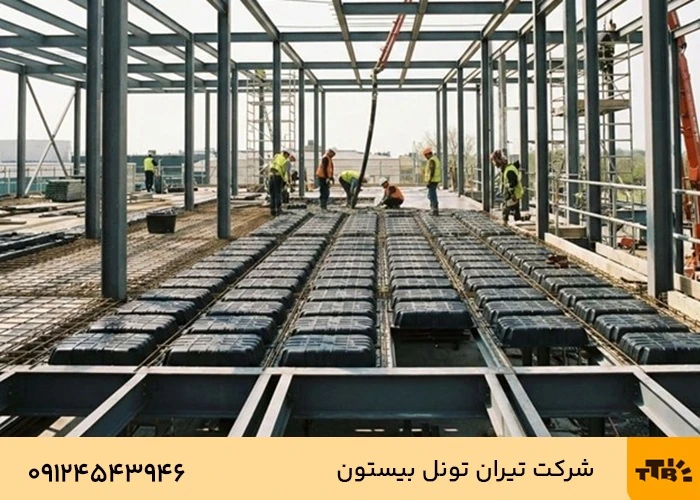

سقف دال بتنی چیست؟
این نوع سقفها یکی از اصلیترین اجزای سازهای در ساختمانهای امروزی به شمار میروند که از یک صفحه صاف و ضخیم بتن مسلح تشکیل شدهاند. به طور معمول این صفحات روی تیرها، دیوارهای باربر یا ستونها قرار میگیرند و وظیفه انتقال بارهای وارده به عناصر باربر را بر عهده دارند. به بیان دیگر، دالهای بتنی به یک المان سازهای یکپارچه اشاره دارند که میتوانند به صورت یک طرفه یا دوطرفه عمل نمایند. ضخامت این سقفها بر اساس نوع کاربری و دهانههای آنها متفاوت بوده و عمدتاً با آرماتورهای فولادی تقویت میشود تا بتواند تنشهای کششی ناشی از بارها را تحمل نماید. استفاده از سقف دال بتن نه تنها استحکام بنا را تضمین مینماید، بلکه عایق مناسبی برای صدا و حرارت نیز است.
انواع دال بتنی
دالهای بتنی را بر اساس شرایط، نحوه اجرا و نوع باربری میتوانیم به دستههای گوناگونی تقسیم نماییم. هر یک از انواع دال بتنی دارای ویژگیهای منحصربهفردی هستند و مهندسان بر اساس نیاز پروژه و شرایط محیطی بهترین گزینه را انتخاب مینمایند.
1. دال یک طرفه (One-way Slab)
در این نوع از دال بتنی، طول دهانه در یک جهت بسیار کوتاهتر از جهت دیگر است و بارها عمدتاً در جهت کوتاهتر به تیرها منتقل میشوند. در دال یکطرفه، نسبت طول به عرض دهانه معمولاً بیشتر از دو است و آرماتورگذاری اصلی در جهت کوتاهتر انجام میشود. این نوع دال برای سقفهایی که دهانههای نسبتاً کوچک دارند بسیار اقتصادی و کارآمد به حساب میآید.
2. دال دوطرفه (Two-way Slab)
زمانی که نسبت طول به عرض دهانه کمتر از دو باشد، دال در هر دو جهت اصلی عمل میکند و بارها را به 4 طرف تکیهگاه خود انتقال میدهد. در دالهای دو طرفه، آرماتورگذاری در هر دو جهت طولی و عرضی صورت میگیرد که این کار منجر به توزیع بهتر تنشها میشود.
3. دال تخت یا مسطح (Flat Slab)
این نوع از دالها به طور مستقیم روی ستونها تکیه میکنند و بدون استفاده از تیر یا بالشتک اجرا خواهند شد. دالهای تخت به علت سادگی قالببندی و ارتفاع کمتر طبقات، در ساختمانهای مرتفع و پارکینگها به وفور مورد استفاده قرار میگیرند.
4. دال وافل (Waffle Slab)
نوع دیگری از دالهای بتنی، دال وافل نام دارد که یک نوع دال دو طرفه بتنی محسوب میشود و در قسمتهای زیرین آن حفرههای مربعی شکل میگیرد. این حفرهها باعث کاهش وزن مرده سقف میشوند؛ در حالی که مقاومت خمشی حفظ میگردد. این دالها برای دهانههای بزرگ و سنگین بسیار کاربردی بوده و ظاهری زیبا نیز به سقف خواهند داد، اما اجرای آنها به قالببندیهای پیچیدهتری نیاز خواهد داشت.
5. دال پیشتنیده (Prestressed Slab)
در این نوع از دالهای بتنی، کابلهای فولادی با کشش بالا پیش از بتنریزی در داخل قالب قرار گرفته و بعد از سخت شدن بتن، آزاد خواهند شد. این کار باعث ایجاد فشار در بتن میگردد؛ فشاری که تنشهای کششی ناشی از بارهای خارجی را خنثی مینماید. دالهای پیش تنیده میتوانند دهانههای بسیار بزرگی را بدون نیاز به ستونهای میانی پوشش دهند و میزان ترکخوردگی آنها نیز به حداقل میزان ممکن خواهد رسید.
کاربرد دال بتنی
استفاده از دالهای بتنی در صنعت ساختمانسازی بسیار وسیع است؛ چرا که این دالها خواص مکانیکی و انعطافپذیری بالایی دارند. این دالها نه تنها در ساختمانهای مسکونی، بلکه در سازههای عظیم صنعتی و زیرساختی نیز به وفور مورد استفاده قرار میگیرند. در ادامه، با مهمترین کاربردهای این سقفها آشنا خواهیم شد:
- ساختمانهای مسکونی و اداری: یکی از رایجترین کاربردهای سقف دال بتن در ساخت طبقات مختلف آپارتمانها، مجتمعهای اداری و هتلها است.
- پارکینگها و پلهای عابر پیاده: به دلیل مقاومت بالا در برابر بارهای سنگین و سایش، دالهای بتنی گزینهای ایدهآل برای پارکینگها و سطوحی هستند که تردد خودرو در آنها زیاد است.
- سازههای صنعتی و انبارها: این سقفها در کارخانهها، سولهها و انبارهای بزرگ که نیاز به تحمل بارهای سنگین تجهیزات دارند، کاربرد فراوانی دارد. انواع دال بتنی در این سازهها میتوانند به صورت پیشتنیده طراحی شوند تا دهانههای بزرگ را پوشش دهند.
- کفسازی و پیسازی: علاوه بر سقف، دالهای بتنی برای کفسازی کارخانهها، هواپیماها و حتی به عنوان پی (Footing) برای انتقال بار سازه به خاک استفاده میشوند. در این حالت، ضخامت و آرماتورگذاری دال بر اساس ظرفیت باربری خاک محاسبه میشود.
- سازههای آبی و زیرزمینی: به دلیل نفوذناپذیری بالا، از دالهای بتنی در ساخت مخازن آب، فاضلاب، سدهای کوچک و کف استخرها استفاده میشود.
نحوه محاسبه بتن سقف دال
برای اجرای یک سقف موفق، دانستن اینکه دال بتنی چیست کافی نیست و باید بتوانیم دقیقاً حجم مصالح مورد نیاز را محاسبه کنیم. محاسبه بتن سقف دال از جمله مهمترین مراحل اجرایی به حساب میآید که چنانچه به درستی صورت نگیرد، منجر به اتلاف هزینه و کاهش کیفیت کار خواهد شد. محاسبه حجم بتن برای یک دال بتن ساده از طریق حاصل ضرب طول در عرض و در ضخامت به دست میآید.
برای محاسبه بهتر، در قدم اول باید مساحت سطح سقف را به دست آوریم. چنانچه سقف مستطیل باشد، مساحت آن از طریق ضرب طول در عرض به دست میآید. سپس، این مساحت را در ضخامت دال به متر ضرب میکنیم تا حجم بتن بر حسب متر مکعب محاسبه شود. به عنوان مثال، اگر سقفی به ابعاد 10 متر در 5 متر داشته باشیم و ضخامت آن نیز 0.15 متر باشد، حجم بتن مورد نیاز برابر است با:
۱۰ × ۵ × ۰.۱۵ = ۷.۵ متر مکعب
نقش دستگاه ملات پاش و دستگاه شاتکریت در اجرای سقف دال بتنی
دستگاه شاتکریت ابزاری است که بتن را با فشار بالا روی سطح سقف پاشش میکند. این روش باعث میشود که بتن با تراکم بسیار بالا و چسبندگی عالی به آرماتورها و قالبها قرار گیرد. در اجرای سقف دال بتن، به ویژه در سقفهای منحنی، گنبدی یا در مقاومسازی سازههای قدیمی، شاتکریت بهترین گزینه است.
بخوانید: روش اجرای سقف کاذب + لوازم مورد نیاز
از طرف دیگر، دستگاه ملات پاش برای کارهای ظریفتر و لایههای نازکتر روی این سقفها کارایی دارد. اگر هدف شما سفیدکاری، سیمانکاری زیرین سقف، ترمیم ترکهای سطحی یا اجرای لایههای عایق باشد، ملاتپاش ابزاری کارآمد خواهد بود.
تیران تونل بیستون؛ عرضهکننده دستگاههای شاتکریت و ملات پاش
در این مقاله دانستیم که سقف دال بتن چیست؛ برای بهرهبرداری از مزایای اجرای مدرن سقفهای بتنی، انتخاب تجهیزات باکیفیت اهمیت بسیار زیادی خواهد داشت. شرکت تیران تونل بیستون یکی از مراکز معتبر عرضهکننده دستگاههای شاتکریت و ملات پاش در ایران محسوب میشود که نحوه کار با این تجهیزات را نیز به شما آموزش میدهد. برای کسب اطلاعات بیشتر و دریافت مشاوره، میتوانید همین حالا با کارشناسان تیران تونل بیستون تماس حاصل نمایید.
سوالات متداول
۱. آیا سقف دال بتنی در برابر زلزله مقاوم است؟
بله، سقف دال بتن به دلیل یکپارچگی بالا و وزن مناسب، عملکرد بسیار خوبی در برابر زلزله دارد. این سقفها نیروهای لرزهای را به خوبی بین دیوارها و ستونها توزیع میکنند و پایداری سازه را افزایش میدهند.
۲. تفاوت اصلی دال یکطرفه و دوطرفه در چیست؟
تفاوت اصلی در نحوه انتقال بارهاست. در دال یکطرفه بارها در یک جهت کوتاهتر منتقل میشوند، در حالی که در دال دوطرفه بارها در هر دو جهت طولی و عرضی به تکیهگاهها منتقل میشوند. این تفاوت در نحوه آرماتورگذاری و طراحی نیز تأثیرگذار است.
۳. ضخامت استاندارد برای یک سقف دال بتنی چقدر است؟
ضخامت استاندارد بستگی به دهانه و نوع باربری دارد، اما برای ساختمانهای مسکونی معمولی، ضخامت دال بین ۱۰ تا ۱۵ سانتیمتر متداول است. برای دهانههای بزرگتر یا بارهای سنگینتر، این ضخامت باید با محاسبات مهندسی افزایش یابد.
۴. آیا میتوان از دستگاه ملاتپاش برای اجرای کل ضخامت دال بتنی استفاده کرد؟
خیر، دستگاه ملاتپاش برای ملاتهای ریزدانه و لایههای نازک مناسب است. برای اجرای ضخامتهای بالای سقف دال بتنی که شامل سنگدانههای درشت است، باید از دستگاه شاتکریت یا روشهای بتنریزی سنتی استفاده کرد.
