حفر تونل از جمله پیچیدهترین و مهمترین عملیات عمرانی در دنیای مهندسی عمران و پروژههای زیرساختی شناخته میشود. ساخت تونل برای مترو، راهآهن، خطوط انتقال نیرو، فاضلاب و همچنین پروژههای آبرسانی نیازمند ماشینآلات تخصصی و مکانیزه است؛ ماشینآلاتی که بتوانند در شرایط سخت زمینشناسی، با دقت، سرعت و ایمنی بالا عملیات حفاری را به انجام رسانند. از جمله مهمترین تجهیزات مورد استفاده در این زمینه، دستگاه حفاری تونل TBM (Tunnel Boring Machine) نامیده میشود. دستگاه مذکور با طراحی منحصربهفرد و فناوریهای بهروز، میتواند عملیات حفاری، تخلیه مصالح، تثبیت دیوارهها و آمادهسازی مسیر را به صورت پیوسته انجام دهد. اگر علاقهمندید که با انواع دستگاه حفاری تونل آشنا شوید و نقش دستگاه شاتکریت و دستگاه ملات پاش را در فرایند تونلسازی بدانید، از شما دعوت میکنیم در ادامه این مطلب با مجموعه تیران تونل بیستون همراه باشید.

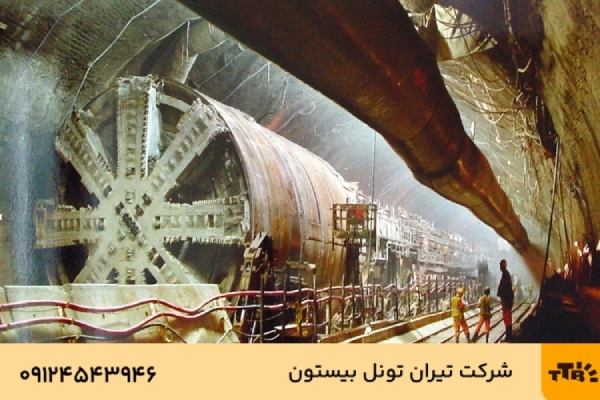

دستگاه حفاری تونل چیست؟
دستگاه حفاری یک ماشین مکانیزه عظیم و قدرتمند به شمار میرود که برای حفر تونلهای مدفون در دل زمین طراحی شده است. این دستگاهها میتوانند در خاکهای سست، سنگهای سخت، یا ترکیبی از هر دو فعالیت کنند و مسیرهای استوانهای یا منحنی را بدون تخریب گسترده سطح زمین ایجاد نمایند. با توسعه تکنولوژی، امروزه مدلهایی از دستگاه حفاری تونل ساخت ایران نیز در بازار موجودند که با توجه به شرایط پروژه و پشتیبانی داخلی، گزینهای مقرونبهصرفه محسوب میشوند. در ادامه، نگاهی بر اجزای سازنده دستگاه حفاری خواهیم داشت:
- هد حفاری (Cutter Head) برای برش مصالح
- سیستم انتقال خاک برای حمل مصالح به عقب
- سپر محافظتی برای جلوگیری از ریزش
- سیستم کنترل فشار و پایداری دیواره
- سیستم نصب سگمنت (Segments) جهت ایجاد پوشش دائمی تونل
بیشتر بخوانید: مراحل ساخت تونل
انواع دستگاه حفاری تونل
برای انتخاب بهترین دستگاه حفاری در فرایند تونلسازی نیاز است که به عواملی نظیر جنس خاک، شرایط آب زیرزمینی، قطر تونل، موقعیت پروژه از لحاظ شهری یا غیرشهری بودن، و همچنین حساسیت سازههای اطراف نیز توجه داشته باشید. در ادامه، با مهمترین انواع ماشین حفاری تونل آشنا خواهیم شد:
۱. دستگاه حفاری باز (Open TBM)
این دستگاهها بدون سپر محافظ کار میکنند و برای زمینهای مستحکم و بدون ریزش مناسباند. سرعت حفاری در این مدل بسیار بالا اما کنترل بر پایداری کمتر است.
۲. دستگاه حفاری با سپر (Shielded TBM)
این دستگاه دارای پوشش فلزی برای حفظ پایداری اطراف تونل بوده و برای پروژههایی با خاکهای نرم یا خطر ریزش بالا گزینه مناسبی محسوب میشود.
۳. دستگاه EPB (Earth Pressure Balance)
این دستگاه با استفاده از فشار خاک در ناحیه حفاری، پایداری تونل را حفظ خواهد کرد. دستگاه EPB برای زمینهای ریزدانه با رطوبت متوسط تا بالا گزینه مناسبی محسوب میشود.
۴. دستگاه Slurry TBM
این دستگاه در زمینهایی با لایههای آبدار یا ناپایدار مورد استفاده قرار میگیرد. دوغاب بنتونیت با ایجاد فشار مایع، دیواره تونل را پایدار نگه میدارد.
۵. دستگاه حفاری تونل کوچک
همانطور که از نام این دستگاه پیداست، برای پروژههای کم عمق یا با فضای محدود و دسترسی دشوار کارایی دارد. به طور معمول دستگاههای حفاری کوچک قابل حمل، کم مصرف و مقرونبهصرفه نیز هستند.
مکانیزمهای پیشرفته در دستگاههای حفاری تونل
پیشرفت تکنولوژی در زمینه دستگاههای خودکار برای کارهای عمرانی باعث شده تا ماشینهای حفاری امروزی مجهز به قابلیتهای هوشمند و عملکرد اتوماتیک باشند. از جمله مهمترین مکانیزمهای پیشرفته که در انواع مختلف این دستگاهها مورد استفاده قرار میگیرند، میتوانیم به موارد زیر اشاره داشته باشیم:
- سیستمهای کنترل فشار هوشمند برای حفظ پایداری خاک و جلوگیری از نشست
- سیستمهای هدایت GPS و لیزر برای حفاری دقیق در مسیرهای پیچیده
- کنترلرهای خودکار سرعت، گشتاور و تغذیه مصالح
- موتورهای الکتریکی کمصدا با راندمان بالا
- نظارت آنلاین بر عملکرد دستگاهها از طریق سامانه مرکزی
- سیستم تخلیه مصالح بهصورت پیوسته با نوار نقالههای منعطف
نقش دستگاه شاتکریت و ملات پاش در فرایند ساخت تونل
فرایند حفر تونل تنها به عملیات حفاری محدود نمیشود، بلکه تثبیت، تقویت و ایمنسازی دیوارههای تونل بعد از حفاری نیز در این پروژه بسیار حائز اهمیت است. دستگاههایی نظیر شاتکریت و ملات پاش در این زمینه کاربردی هستند. استفاده از این تجهیزات نه تنها ایمنی سازه را تضمین خواهد کرد، بلکه مانع آسیبهای ناشی از ریزش، نفوذ آب یا فرسایش خاک نیز خواهد شد. به عنوان مثال، دستگاه شاتکریت یا همان بتنپاش، یکی از مهمترین ماشینآلات در عملیات مقاومسازی سازهها محسوب میشود. بلافاصله پس از خروج TBM یا سایر دستگاههای حفاری از مقطع مورد نظر، عملیات بتنپاشی آغاز میگردد. در این فرایند، ترکیبی از سیمان، ماسه، سنگدانههای ریز و آب، در یک دستگاه میکسر مخلوط شده و با فشار بالا توسط کمپرسور هوا به سمت سطح حفاریشده پاشیده میشود.
شاتکریت در دو نوع خشک و تر قابل اجرا است. در نوع خشک، آب در لحظه خروج از نازل اضافه میشود، اما در نوع تر، مخلوط کامل بتن پیش از ورود به سیستم پاشش آماده شده است. هر دو روش بسته به شرایط زمینشناسی، عمق تونل و میزان رطوبت خاک انتخاب میشوند. استفاده از شاتکریت، باعث ایجاد یک لایه محافظ مستحکم، بادوام و انعطافپذیر میشود که نقش اصلی در مقاومسازی سازهها با شاتکریت دارد.
از دستگاه ملات پاش نیز میتوان به منظور پر کردن درزها، ترمیم سطوح شکسته، نصب لایههای نهایی پوشش و بهبود همپوشانی سگمنتها بهره برد. در مناطقی که ترکهای ساختاری، شکستهای موضعی، یا نفوذ آب از دیوارههای تونل وجود دارد، استفاده از ملات پاشی بهمنظور آببندی و عایقسازی پیشنهاد میشود. نقش ملاتپاش در مقاومسازی تونلها بهویژه در پروژههایی که در عمق بالا یا در زمینهای مرطوب و ناپایدار اجرا میشوند، بهوضوح قابل مشاهده است.
همافزایی شاتکریت و ملات پاش در پایداری بلندمدت تونل
استفاده از این دو دستگاه در پروژههای تونلسازی مزیتهای متنوعی را به همراه دارد و بر پایداری بلندمدت تونل موثر است:
- افزایش مقاومت سازهای تونل در برابر فشارهای وارده از خاک، آب و لرزشها
- کاهش احتمال تخریب زودهنگام تونل در پروژههای بلندمدت
- افزایش ضریب ایمنی برای پرسنل و تجهیزات در داخل تونل
- افزایش سرعت پیشرفت پروژه بهدلیل مکانیزه بودن عملیات پاشش و ترمیم
- تثبیت فوری و جلوگیری از ریزش زمین
- ایجاد سطحی یکنواخت برای نصب سگمنت یا پوشش نهایی
- جلوگیری از نفوذ آبهای زیرزمینی
تیران تونل بیستون؛ عرضهکننده بهترین دستگاه شاتکریت و ملات پاش
در این مطلب به بررسی دستگاه حفاری تونل و جوانب مختلف آن پرداختیم؛ شرکت تیران تونل بیستون به عنوان یکی از مراکز معتبر در حوزه عرضه تجهیزات کاربردی در پروژههای عمرانی و ساختمانی، مفتخر است که دستگاه شاتکریت و ملات پاش را با تضمین کیفیت، آموزش نحوه کار و همچنین بهای مقرونبهصرفه ارائه دهد. برای کسب اطلاعات بیشتر و دریافت مشاوره میتوانید همین حالا با کارشناسان تیران تونل بیستون تماس حاصل نمایید.
سوالات متداول
- دستگاه حفاری تونل چگونه عمل میکند؟
این دستگاه با چرخش هد حفاری، خاک یا سنگ را برش داده، آن را از طریق سیستم نقاله یا کامیون به بیرون منتقل میکند. همزمان با حفاری، تثبیت دیواره با سگمنت یا شاتکریت نیز انجام میشود.
- چه مزایایی استفاده از دستگاه حفاری تونل در پروژههای زیرزمینی دارد؟
افزایش سرعت اجرا، کاهش تداخل با سطح زمین، ایمنی بالا، کنترل دقیق مسیر، امکان حفاری در زیر سازههای شهری و جلوگیری از ریزشهای ناگهانی.
- دستگاه حفاری تونل چه نوع آسیبهایی ممکن است به ساختارهای اطراف وارد کند؟
آسیبهای احتمالی ناشی از تونلزنی شامل نشست سطحی، ترکخوردگی در ساختمانهای مجاور، آسیب به تأسیسات زیرزمینی و تغییرات در سطح ایستابی آب.
- دستگاه حفاری تونل چگونه میتواند در شرایط سخت زمینشناسی عملکرد خود را بهینه کند؟
با استفاده از مکانیزمهای پیشرفته در دستگاههای حفاری تونل مانند تنظیم فشار، سیستمهای دوغاب، هدهای تعویضپذیر و سیستم پایش آنلاین.
- چه عواملی بر انتخاب دستگاه حفاری تونل برای پروژههای مختلف تأثیر میگذارد؟
نوع خاک، سطح آب زیرزمینی، عرض و ارتفاع تونل، موقعیت پروژه، بودجه، شرایط ترافیکی و زیرساختهای شهری.
- چگونه دستگاههای حفاری تونل با دستگاههای دیگر مانند شاتکریت و ملات پاش همکاری میکنند؟
پس از حفاری، عملیات تثبیت با شاتکریت و پر کردن درزها با ملات پاش انجام میشود. این هماهنگی موجب حفظ ایمنی و دوام ساختار میشود.
- آیا دستگاه حفاری تونل برای پروژههای مقاومسازی نیز کاربرد دارد؟
بله، در بسیاری از پروژههای نوسازی تونلهای قدیمی یا تقویت خطوط زیرزمینی موجود، از TBMهای کوچک و دستگاه شاتکریت استفاده میشود.
- آیا دستگاههای حفاری تونل بهطور خودکار تنظیم میشوند؟
بله، بسیاری از مدلهای مدرن مجهز به سیستمهای کنترل هوشمند و اتوماتیک هستند که متناسب با شرایط زمین، تنظیمات لازم را اعمال میکنند.
