دستگاه شاتکریت از جمله مهمترین تجهیزات در پروژههای عمرانی، تونلسازی و سازههای بتنی به حساب میآید که با استفاده از آن میتوان ملات را با فشار بالا روی سطوح مختلف پاشید. عملکرد درست این دستگاه در گرو استفاده از قطعات باکیفیت و مقاوم است. در نتیجه، انتخاب و خرید قطعات دستگاه شاتکریت باید با دقت بالایی صورت گیرد؛ چرا که هر قطعه در دوام، کارایی و ایمنی نهایی تأثیر شایانی خواهد داشت.
در صورتی که تصمیم به خرید قطعات شاتکریت دارید، در قدم اول باید با انواع این قطعات آشنایی پیدا نمایید:
این بست برای اتصال مطمئن شیلنگها و قطعات مختلف دستگاه مورد استفاده قرار میگیرد. بست کلنگی به علت طراحی منحصربهفرد و مقاوم خود، از نشتی و افت فشار جلوگیری خواهد کرد. همچنین، فرایند نصب این بست نیز بسیار آسان است. بست کلنگی از فولاد مقاوم یا چدن سختکاری شده تولید میشود و با استفاده از آن میتوان به راحتی اتصالاتی امن و پایدار برای دستگاه شاتکریت ایجاد کرد.
جک بولت برای تضمین پایداری و ایمنی در اتصالات کارایی دارد. این قطعه از حرکت یا لرزش در حین عملیات شاتکریت جلوگیری خواهد کرد. به طور معمول جک بولت از مواد مقاوم و با دوام نظیر فولاد سفتکاری شده با تحمل فشار بالا تولید میشود.

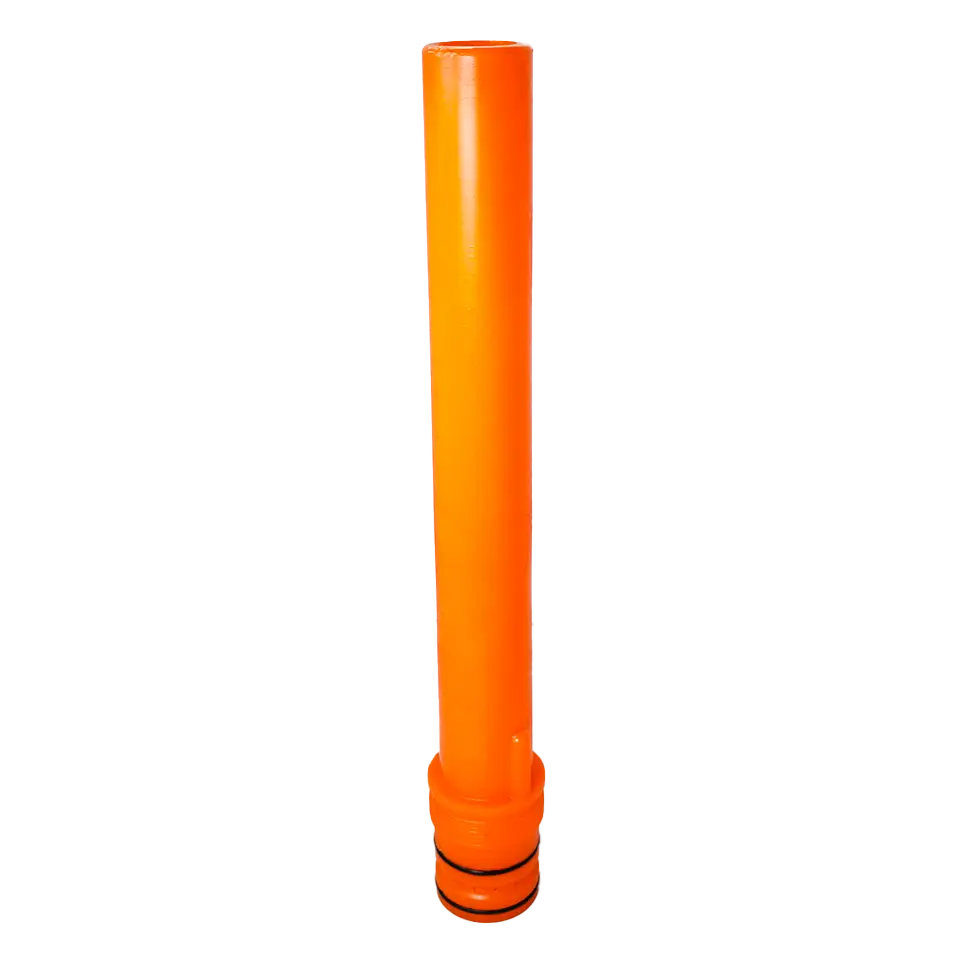

سر نازل وظیفه هدایت و کنترل جریان بتن پاششی را بر عهده دارد و با طراحی منحصربهفرد خود، باعث انتقال بتن با فشار و زاویه مناسب به سطح مورد نظر خواهد شد. به طور معمول سر نازل از فولاد ضد زنگ یا آلیاژهای ویژه تولید خواهد شد.

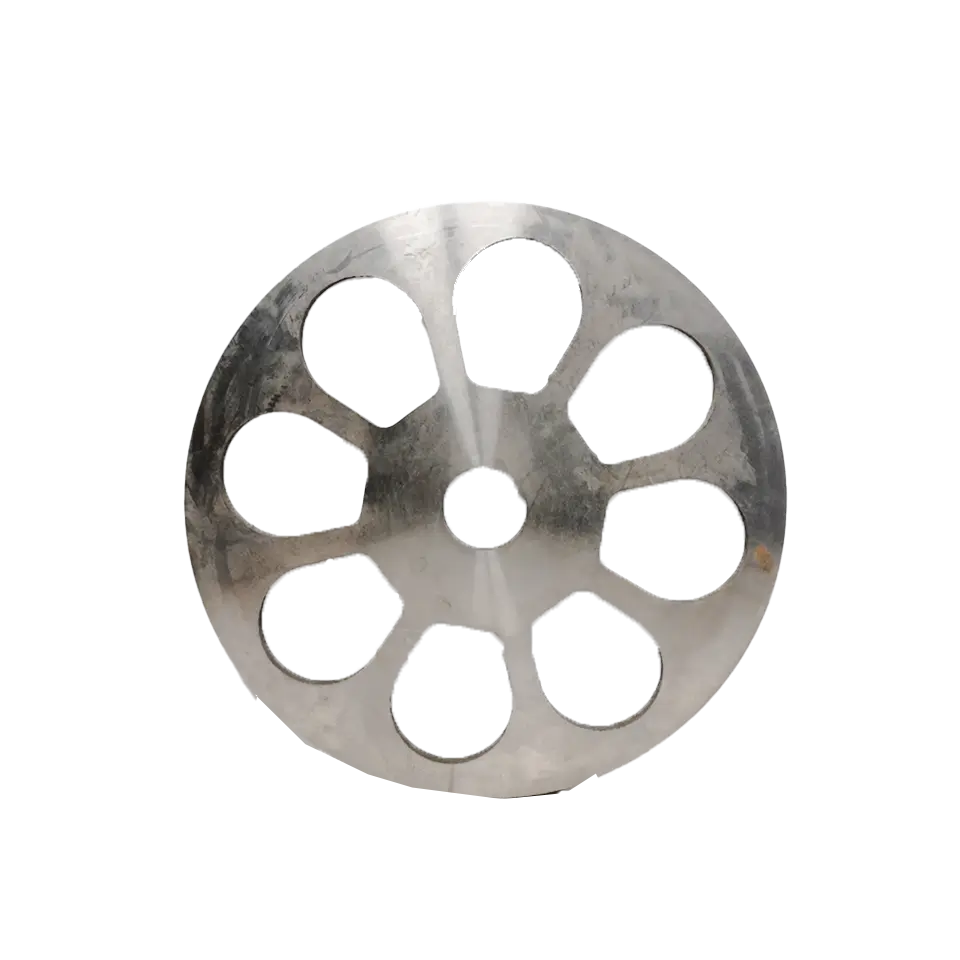

صفحه فلزی برای محافظت از بخشهای داخلی دستگاه و جلوگیری از آسیبدیدگی ناشی از فشار و سایش بتن کارایی دارد. به طور معمول این صفحه از فولا ضد زنگ یا آلیاژهای مقاوم به سایش تولید میشود.
این صفحه وظیفه دارد که از بخشهای داخلی دستگاه در مقابل فشار و سایش بتن محافظت نماید. این صفحه نیز از آلیاژ فولادی مقاوم به سایش تولید شده و با استفاده از آن، دستگاه شاتکریت در برابر آسیبهای احتمالی مقاومت بالایی از خود نشان خواهد داد.
این صفحه به دستگاه شاتکریت کمک میکند تا بتواند پوششهای یکنواخت و مقاوم روی سطوح مختلف ایجاد نماید. به علت جنس لاستیکی که دارد، از انعطافپذیری بالایی برخوردار بوده و در عین حال در برابر فشارهای زیاد نیز مقاوم است.

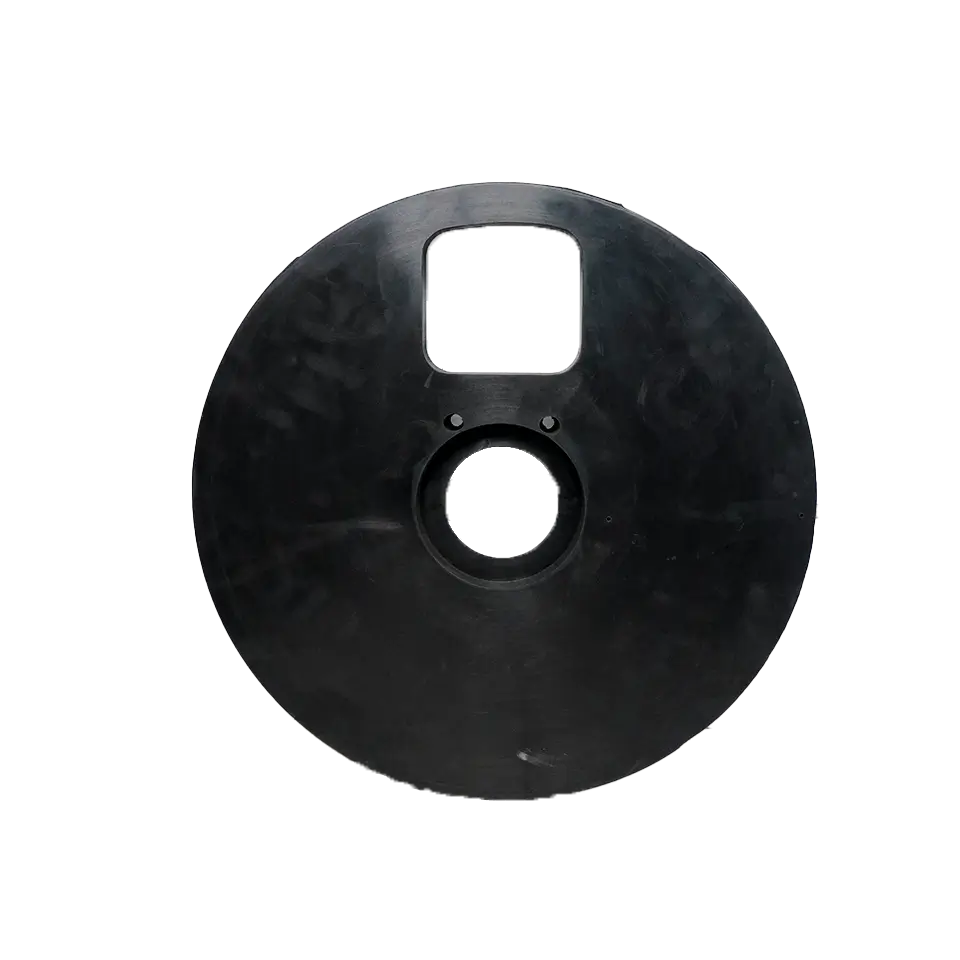

این صفحه در فرایند پاشش ملات، نقش مهمی در محافظت از بخشهای داخلی دستگاه خواهد داشت. صفحه لاستیکی مذکور در قسمت پایینی دستگاه قرار میگیرد و از آن در برابر ضربه و فشارهای ناشی از مواد پاششی محافظت خواهد کرد.
کولینگ فشار وظیفه دارد که شیلنگهای پاشش ملات را به دستگاه متصل نماید. این قطعه امکان انتقال ایمن و بدون نشتی مواد را نیز فراهم میسازد. همچنین، به راحتی قابل نصب بوده و در مقابل فشارهای بالا و شرایط سخت محیطی نیز مقاوم است.
یکی دیگر از قطعات شاتکریت، لاینر است که برای محافظت از بخشهای داخلی دستگاه و افزایش طول عمر آن کارایی دارد. لاینر در برابر ساییدگی مقاوم بوده و به همین دلیل میتواند در طول زمان به کاهش استهلاک دستگاه نیز کمک شایانی نماید. همچنین، لاینر مستقیماً با جریان ملات در دستگاه شاتکریت در تماس است و مانع آسیبدیدگی قسمتهای حساس نظیر لولهها و پمپها میشود.

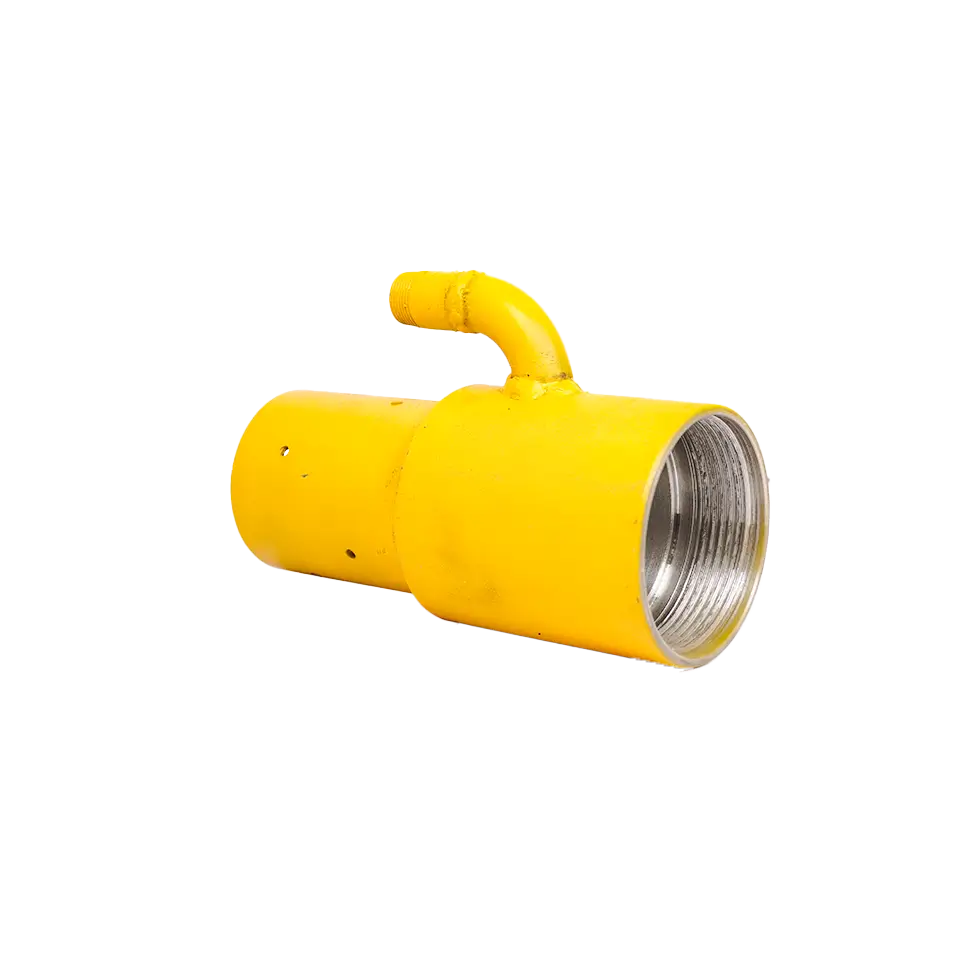

این نازلها برای هدایت و پاشش ملات به طور یکنواخت کارایی دارند و امکان پاشش مواد با سرعت بالا و دقت عالی را فراهم میکنند.

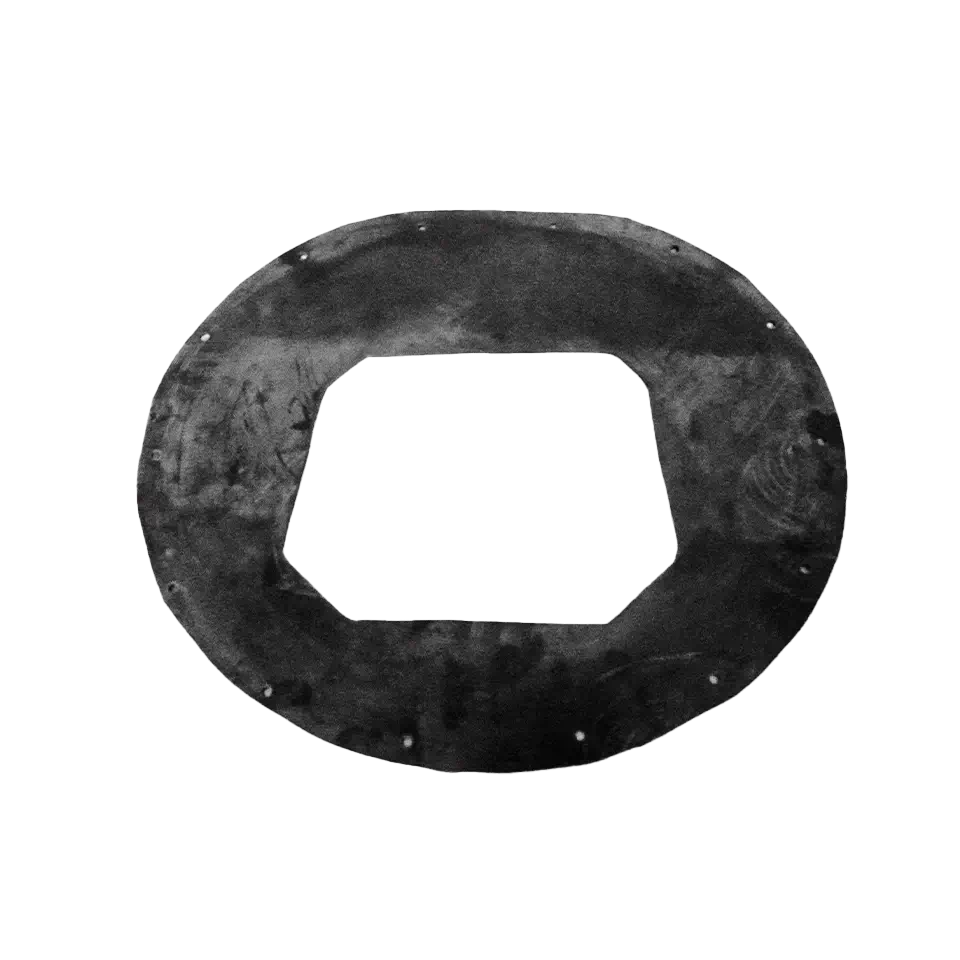

این واشر برای جلوگیری از نشتی ملات در قسمت قیف دستگاه کارایی دارد و مانع نفوذ آب یا مواد به بخشهای داخلی دستگاه میشود.
| نام قطعه | کاربرد اصلی در دستگاه | جنس و ویژگی بارز | مدلهای سازگار | زمان پیشنهادی تعویض |
|---|---|---|---|---|
| صفحه لاستیکی (بالا و پایین) | آببندی روتور و جلوگیری از هدررفت باد و مصالح | لاستیک فشرده ضد سایش (Anti-wear) | T260, T263, T250 | مشاهده ساییدگی یا افت فشار باد |
| صفحه فلزی (روتور) | محافظت از روتور و ایجاد سطح لغزش روان | آلیاژ فولادی سختکاری شده | T260, T263 | گود افتادگی یا شیار عمیق |
| سرنازل (Nozzle Tip) | هدایت و پاشش نهایی ملات با سرعت بالا | پلیاورتان یا فلز (ضد ضربه) | انواع شاتکریت خشکپاش | تغییر شکل دهانه خروجی |
| بست کلنگی (Clamp) | اتصال سریع و ایمن لولهها و اتصالات | فولاد فورج شده (نشکن) | اتصالات ۲ و ۲.۵ اینچ | هرز شدن اهرم یا شکستگی |
| جک بولت (Jack Bolt) | تنظیم فشار صفحات روی روتور و آببندی | فولاد رزوه شده مقاوم | T260, T263 | هرز شدن رزوه یا خمیدگی |
| روتور (Rotor) | حمل و انتقال مصالح خشک به خروجی | آلومینیوم یا چدن (۱۲ سوراخ) | T260, T263 | شکستگی پرهها یا گشاد شدن حفرهها |
| لاینر (Liner) | پوشش محافظ بدنه داخلی در برابر سایش | آلیاژ مقاوم به سایش | T260, T263 | نازک شدن ضخامت لاینر |
| کوپلینگ شیلنگ | اتصال شیلنگها بدون نشتی هوا | فلزی با اورینگ لاستیکی | سایزهای استاندارد شاتکریت | نشتی هوا از محل اتصال |
| واشر آببندی قیف | جلوگیری از خروج گرد و غبار از قیف | لاستیک منعطف | T263, T260 | خشک شدن یا پارگی لاستیک |
قیمت قطعات شاتکریت بسته به نوع قطعه، برند، کیفیت ساخت و نوع دستگاه متفاوت است. به طور کلی، قطعاتی مانند نازل، لاینر و کوپلینگ شیلنگ قیمت بالاتری دارند؛ زیرا مستقیماً در خط تماس با ملات و فشار بالا قرار دارند. اگر به دنبال قیمت قطعات دستگاه شاتکریت بهروز، شفاف و رقابتی هستید، مجموعه تیران تونل بیستون آماده ارائه مشاوره و لیست قیمت دقیق به شماست. فراموش نکنید که کیفیت این قطعات مستقیماً بر عملکرد دستگاه و هزینههای نگهداری تأثیر میگذارد.
تیران تونل بیستون به عنوان یکی از تأمینکنندگان تخصصی تجهیزات عمرانی، ارائهدهنده کاملترین مجموعه از قطعات دستگاه شاتکریت در ایران است. ما با ارائه محصولات باکیفیت و دارای استاندارد، پاسخگوی نیاز مهندسان و مجریان پروژههای عمرانی هستیم. شما میتوانید با خیال راحت برای خرید قطعات شاتکریت، مشاوره فنی و خدمات پس از فروش با تیم متخصص ما در تماس باشید. از بست کلنگی تا واشر T263، همه در دسترس شماست.
سوالات متداول
۱. چرا استفاده از قطعات اصل در دستگاه شاتکریت اهمیت دارد؟
قطعات اصل عمر مفید دستگاه را افزایش داده، راندمان کاری را بالا میبرند و از خرابیهای مکرر جلوگیری میکنند.
۲. چگونه قیمت قطعات دستگاه شاتکریت را استعلام بگیرم؟
کافیست از طریق سایت یا تماس با واحد فروش تیران تونل بیستون، لیست بهروز قیمت قطعات شاتکریت را دریافت کنید.
3. عمر مفید صفحات لاستیکی شاتکریت چقدر است؟
بستگی به میزان کارکرد و زبری مصالح دارد، اما به عنوان قانون کلی: به محض مشاهده «نشتی باد» یا «پاشش مصالح از اطراف روتور»، باید تعویض شوند. کار با صفحه لاستیکی معیوب باعث خرابی پرهزینه صفحه فلزی و روتور میشود.
4.علت افت فشار در سر نازل شاتکریت چیست؟
شایعترین دلیل، ساییدگی «صفحات لاستیکی» (Rubber Plates) یا تنظیم نبودن فشار «جک بولت» است. اگر این دو مورد سالم هستند، احتمالاً گرفتگی در شیلنگ مواد یا نشتی هوا از اتصالات و بستهای کلنگی وجود دارد.
5.آیا قطعات دستگاه T260 به مدل T263 میخورد؟
بله، بیش از ۹۰٪ قطعات مصرفی این دو مدل (مثل سرنازل، بستها، شیلنگ و صفحات لاستیکی) مشترک هستند. با این حال، برای قطعات اصلی مثل «روتور» یا «گیربکس»، بهتر است قبل از خرید ابعاد دقیق یا تعداد هزارخار را با کارشناس چک کنید.
6.چگونه عمر قطعات مصرفی شاتکریت را افزایش دهیم؟
سه کار ساده عمر قطعات را دو برابر میکند: ۱) شستشوی کامل روتور و حفرهها بلافاصله پس از اتمام کار، ۲) گریسکاری مداوم صفحات لاستیکی حین کار، و ۳) سفت نکردن بیشازحد جک بولت (فشار زیاد باعث سوختن لاستیک میشود).
